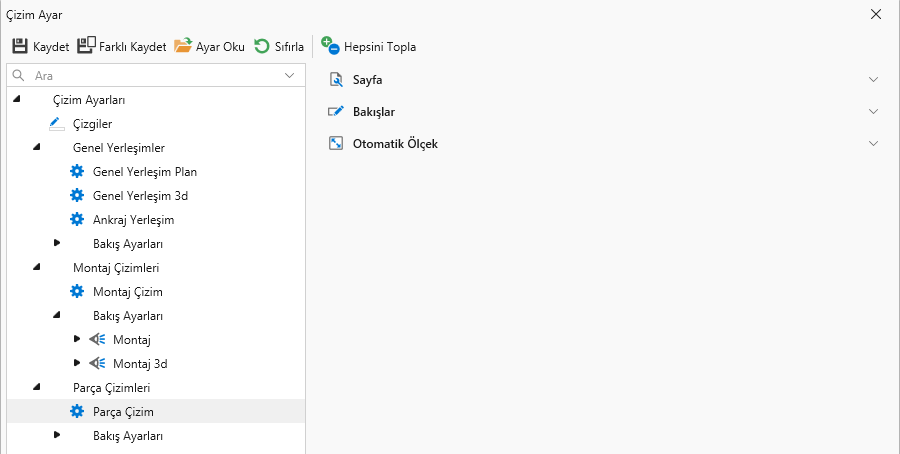

Sayfa

Sayfa Boyutu

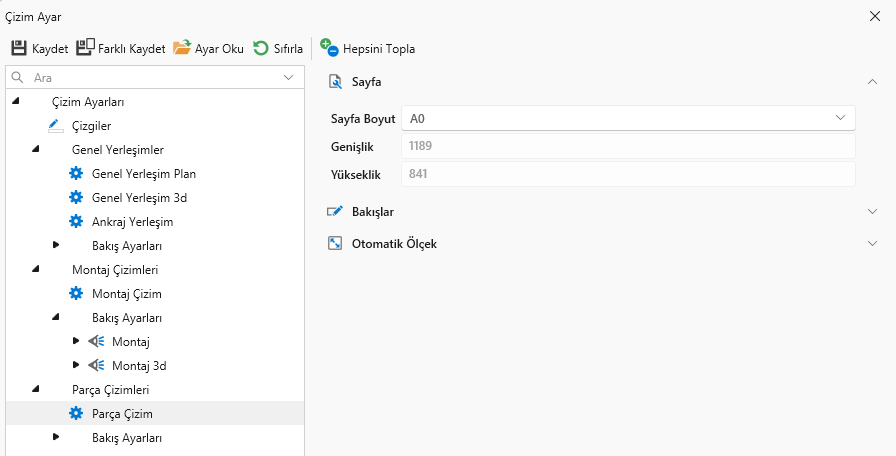

Sayfa boyutu ön tanımlamasının yapıldığı kısımdır. Hazır sayfa formatı seçilirse yükseklik ve genişlik otomatik tanımlanır ve bilgi girişine izin verilmez. Özel boyut girilecekse Custom seçeneği seçilmelidir.

Genişlik

Custom sayfa genişliğinin belirtildiği kısımdır.

Yükseklik

Custom sayfa yüksekliğinin belirtildiği kısımdır.


Bakışlar

Bakış Tipi

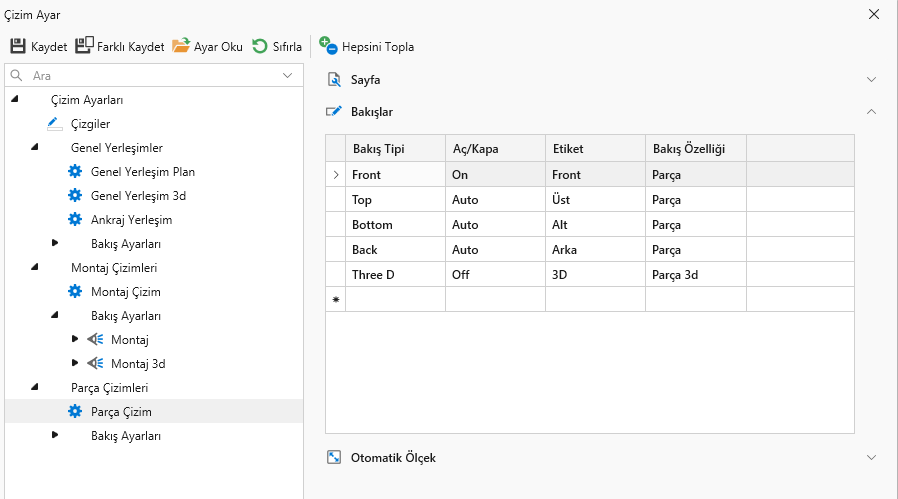

Montaj çizimi için ilgili montaj elemanının bakış düzleminin seçildiği sütundur. Ön,Arka,üst,alt ve 3d olarak seçim yapılabilmektedir.

Aç/Kapa

İlgili çizimi açabilir,kapatabilir veya otomatik olarak karar verilmesi seçeneğini seçebilirsiniz.

Etiket

İlgili çizim ayarlamasına etiket tanımlayabilirsiniz.

Bakış Özelliği

Çizim için ayarlanmış bakış özelliği bu sütundan tanımlanmaktadır. Burada tanımlanmış bakış özelliklerine göre çizim hazırlanmaktadır.



Otomatik Ölçek

Otomatik Ölçek

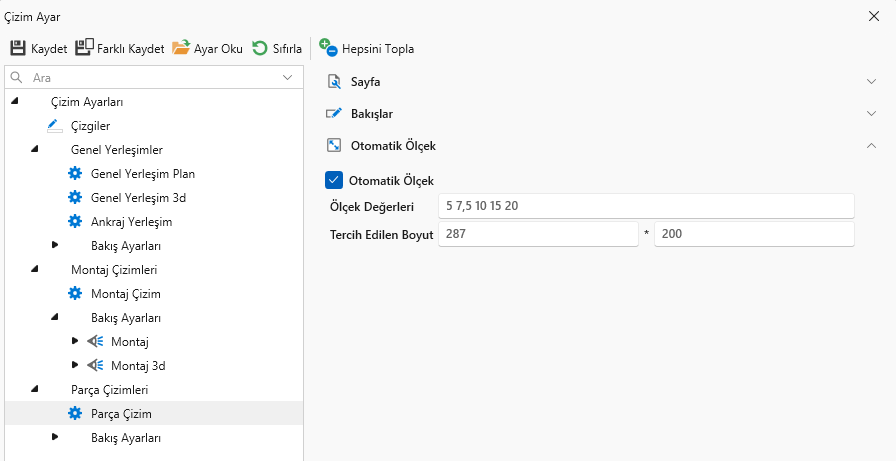

Program tarafından önceden belirlenmiş ölçek seçeneklerinin uygulanmasını sağlar

Ölçek Değerleri

Kullanılabilecek ölçek değerlerinin yazıldığı kısımdır. Aralarda boşluk bırakılarak giriş yapılabilir

Tercih Edilen Boyut

Tercih edilen çizim boyutunun girildiği kısımdır. Sırasıyla en ve boyu belirtir.
