Genel Çizim Ayarları

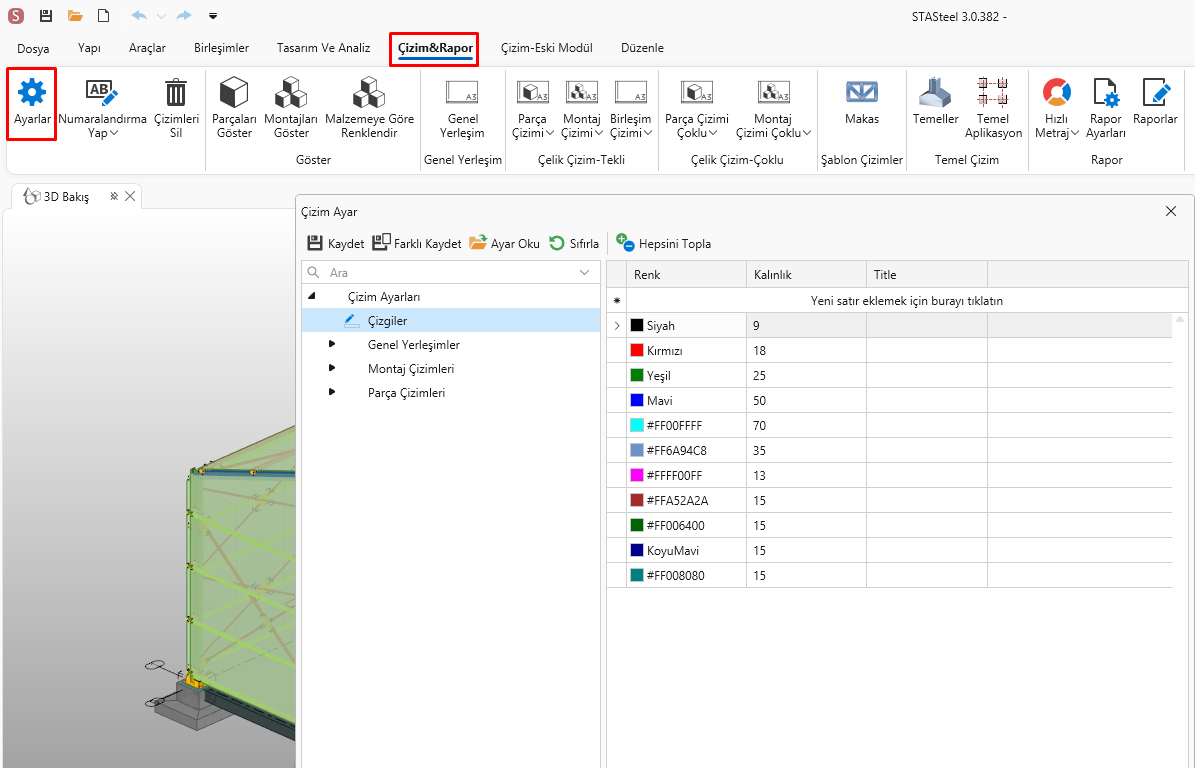

Çizim ayarları bölümünde Genel Yerleşim, Montaj ve Parça çizimleri için genel çizim ayarlarının yapılandırılmasını sağlar. Öntanımlı olarak tanımlanmış ayarların yanına istenirse özel çizim ayarlarıda eklenip ilgili çizimlerde kullanılabilir.
Kaydet |
Çizim ayarlarını dosyaya kayıt eder |
Farklı Kaydet |
Çizim ayarları farklı bir isimle dosyaya kayıt etmenizi sağlar |
Ayar Oku |
Çizim ayarları dosyasını okumanızı sağlar. Bu şekilde kendi standart ayarlarınızı hemen yükleyebilirsiniz. |
Sıfırla |
Mevcut ayarları default ayara çeker. |
Hepsini Topla |
Açılan listeleri toparlar. |
Çizgiler

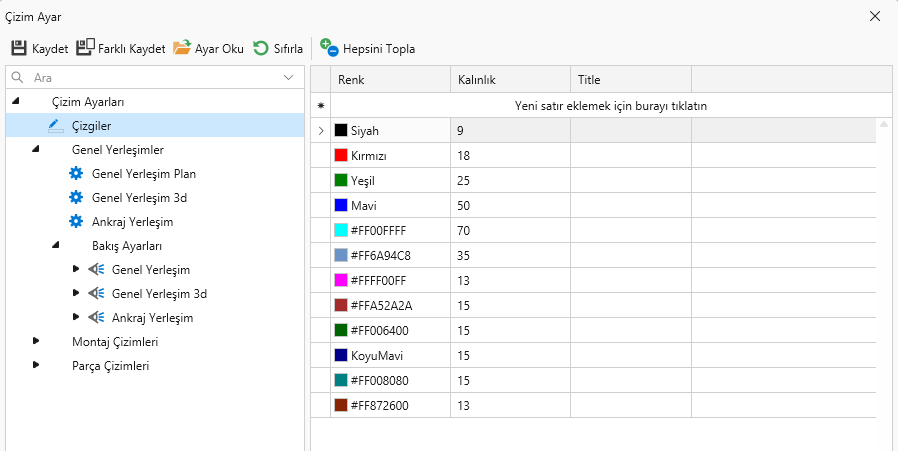

Çizgiler bölümünde çizgi layer ayarlarını tanımlanmaktadır. İstenilen renk, kalınlık ve başlık tanımı yapılarak tanımlanabilir. Sonrasında bu çizgi, çizimlerde kullanılabilir. Ayarlarda kullanılan çizgiler silinemez bu nedenle default olan çizgi ayarları silinmemelidir.
Yeni çizim ayarı ekleme

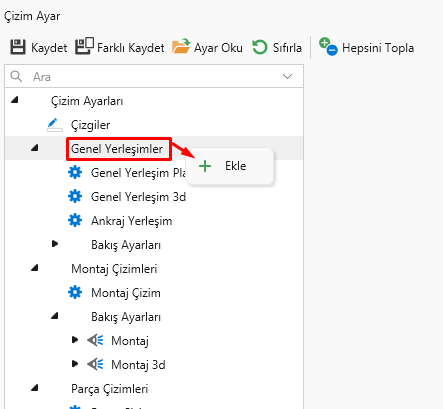

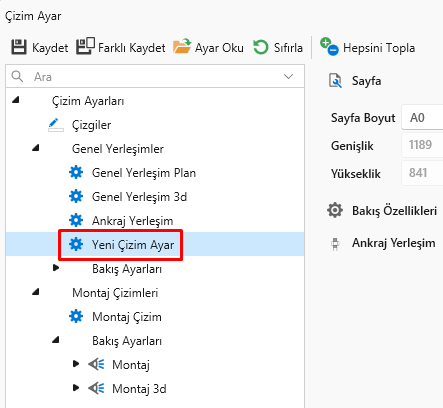

Mouse ile ilgili genel listenin üzerine gelip mouse sağ kliğine basarak ekle penceresi üzerinden yeni çizim ayarını, listenin altına ekleyebilirsiniz. Sonrasında özel ayarlarınızı oluşturabilirsiniz.
