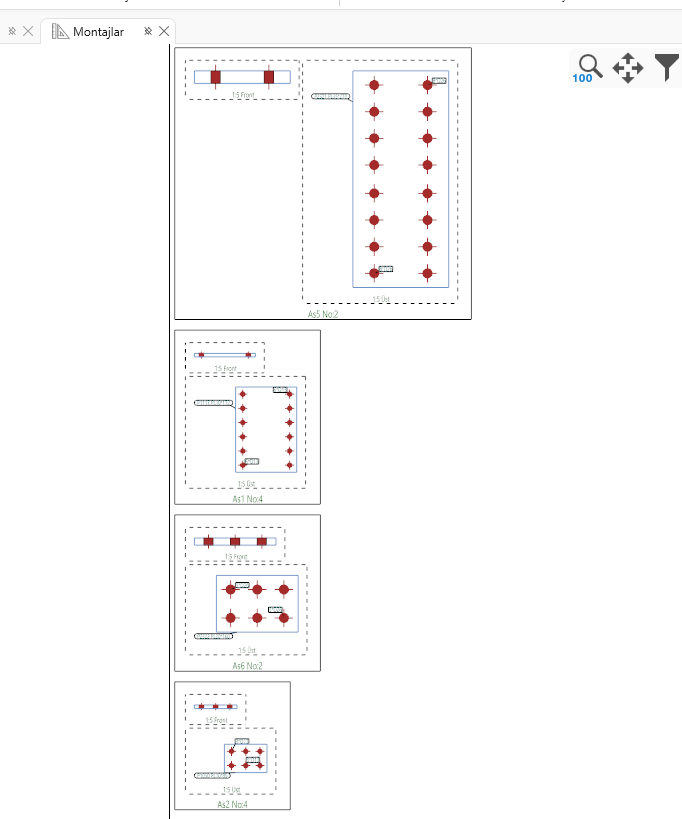

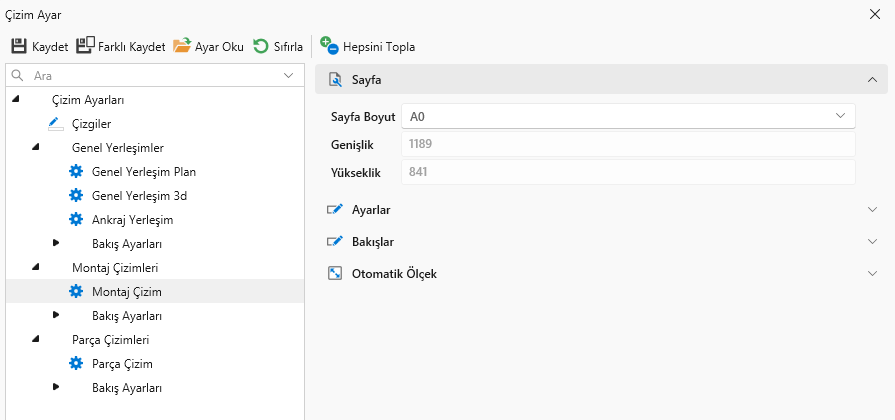

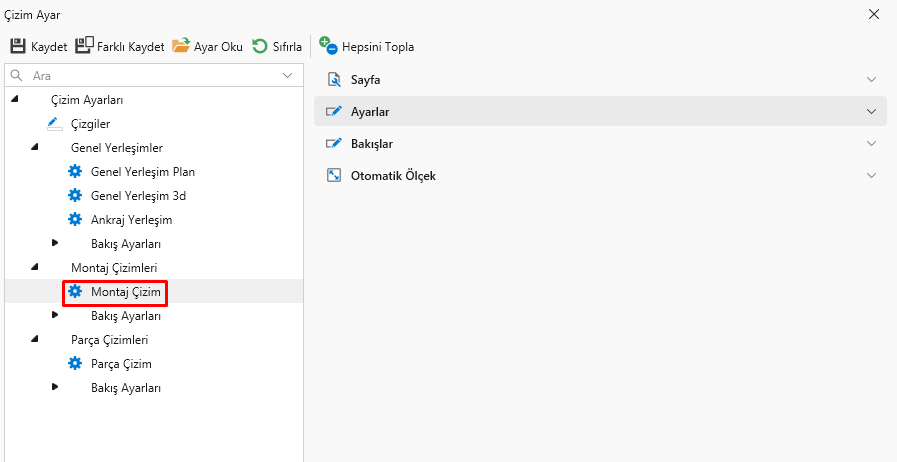

Sayfa

Sayfa Boyutu

Sayfa boyutu ön tanımlamasının yapıldığı kısımdır. Hazır sayfa formatı seçilirse yükseklik ve genişlik otomatik tanımlanır ve bilgi girişine izin verilmez. Özel boyut girilecekse Custom seçeneği seçilmelidir.

Genişlik

Custom sayfa genişliğinin belirtildiği kısımdır.

Yükseklik

Custom sayfa yüksekliğinin belirtildiği kısımdır.

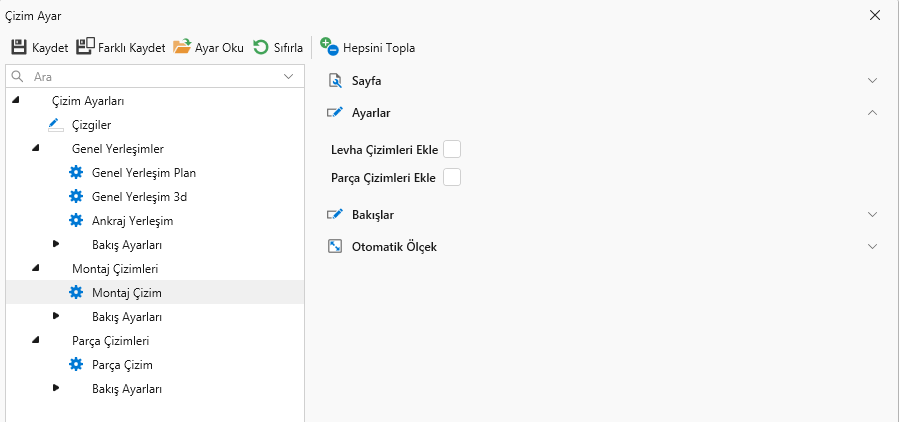

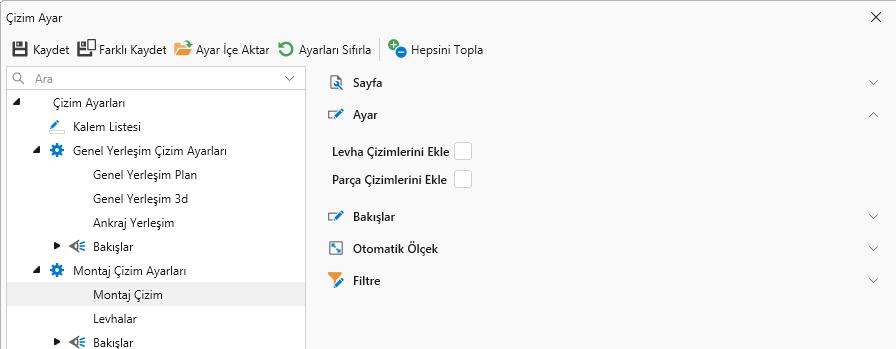

Ayar

Levha Çizimleri Ekle

Montaj çiziminin yanına ilgili levha çizimlerinin de eklenmesini sağlar.

Parça Çizimleri Ekle

Montaj çiziminin yanına ilgili parça çizimlerinin de eklenmesini sağlar.

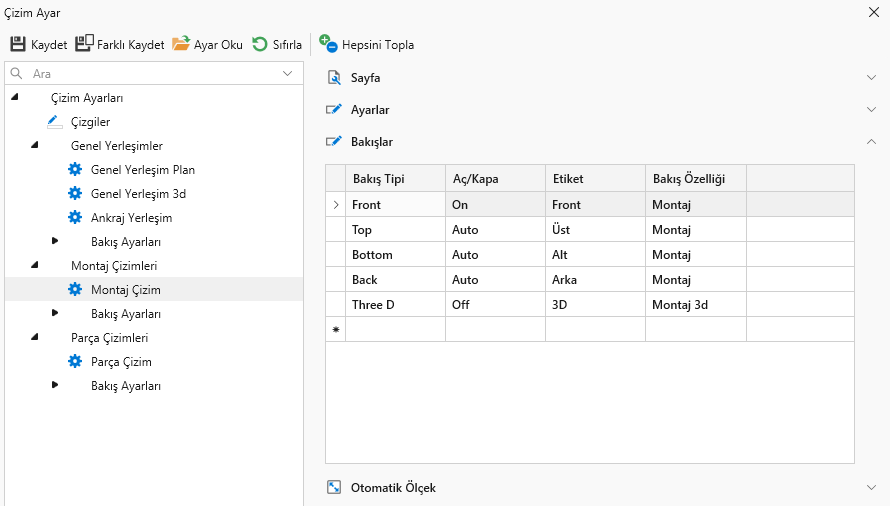

Bakışlar

Bakış Tipi

Montaj çizimi için ilgili montaj elemanının bakış düzleminin seçildiği sütundur. Ön,Arka,üst,alt ve 3d olarak seçim yapılabilmektedir.

Aç/Kapa

İlgili çizimi açabilir,kapatabilir veya otomatik olarak karar verilmesi seçeneğini seçebilirsiniz.

Etiket

İlgili çizim ayarlamasına etiket tanımlayabilirsiniz.

Bakış Özelliği

Çizim için ayarlanmış bakış özelliği bu sütundan tanımlanmaktadır. Burada tanımlanmış bakış özelliklerine göre çizim hazırlanmaktadır.

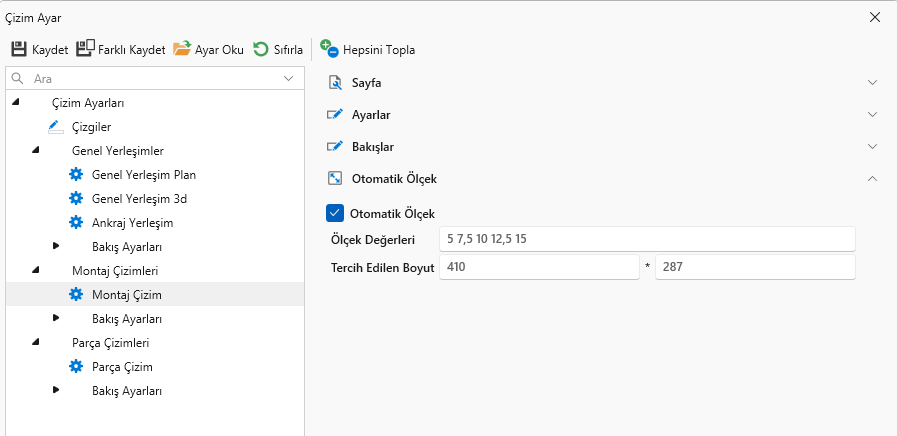

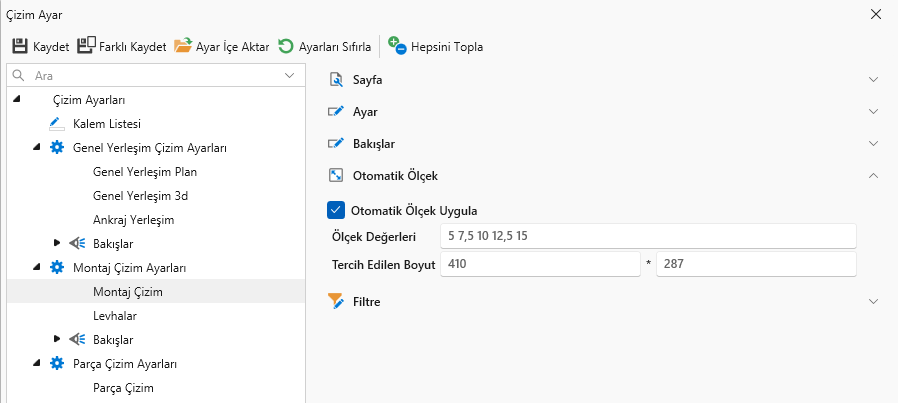

Otomatik Ölçek

Otomatik Ölçek

Program tarafından önceden belirlenmiş ölçek seçeneklerinin uygulanmasını sağlar

Ölçek Değerleri

Kullanılabilecek ölçek değerlerinin yazıldığı kısımdır. Aralarda boşluk bırakılarak giriş yapılabilir

Tercih Edilen Boyut

Tercih edilen çizim boyutunun girildiği kısımdır. Sırasıyla en ve boyu belirtir.


Filtre

Filtre ayarı sayesin sadece belli eleman tipleri çizimlerini filtreleyebilir ve yeni oluşturacağınız genel ayarı ile de özel çizim formatlarını belirleyebilirsiniz. Örneğin projenizde sadece levha çizimlerini oluşturduğunuz ayarlara göre almak istiyorsanız. Bir levha çizim ayarı oluşturun ardından filtre kısmından filtre ekleyerek eleman tipi olarak levhayı eşitleyin. Bu ayarda yaptıracağınız çizimlerde sadece levhaların çizimini yapacaktır.
