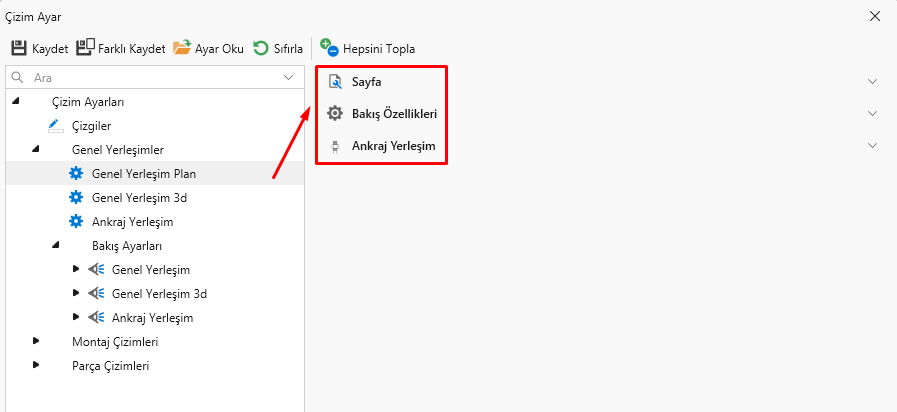

Genel yerleşim çizim ayarlarının listelendiği ve çizim ayarlamalarının yapıldığı bölümdür.

Sayfa

Çizim yapılacak pafta sayfası ile ilgili ayarların bulunduğu kısımdır.

Bakış Özellikleri

Bakış ayarları listesinde tanımlanmış ayarlardan, hangisinin ilgili çizim işleminde bakış ayarı olarak kullanılacağının seçildiği kısımdır.

Ankraj Yerleşim

Ankraj yerleşim planı çizimi ayarının bulunduğu kısımdır. Seçildiğinde program tarafından arka planda ayarlanmış çizim ayarlarına göre ankraj yerleşim çizim yapılır.


Sayfa

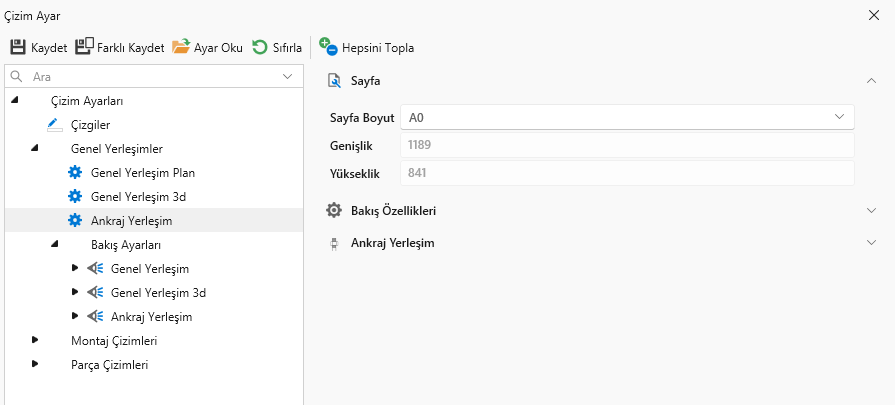

Sayfa Boyutu

Sayfa boyutu ön tanımlamasının yapıldığı kısımdır. Hazır sayfa formatı seçilirse yükseklik ve genişlik otomatik tanımlanır ve bilgi girişine izin verilmez. Özel boyut girilecekse Custom seçeneği seçilmelidir.

Genişlik

Custom sayfa genişliğinin belirtildiği kısımdır.

Yükseklik

Custom sayfa yüksekliğinin belirtildiği kısımdır.


Bakış Özellikleri

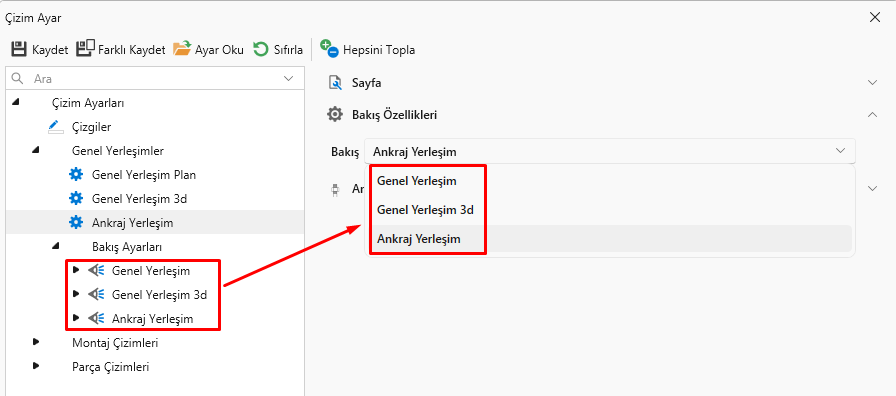

İlgili genel çizim ayarı için hangi bakış ayarlarının kullanılacağının belirlendiği kısımdır. Bakış ayarları bölümündeki tanımlanmış ayarlar gösterilir. Burada tanımlanan bakış ayarındaki özelliklere göre çizimler ayarlanır.

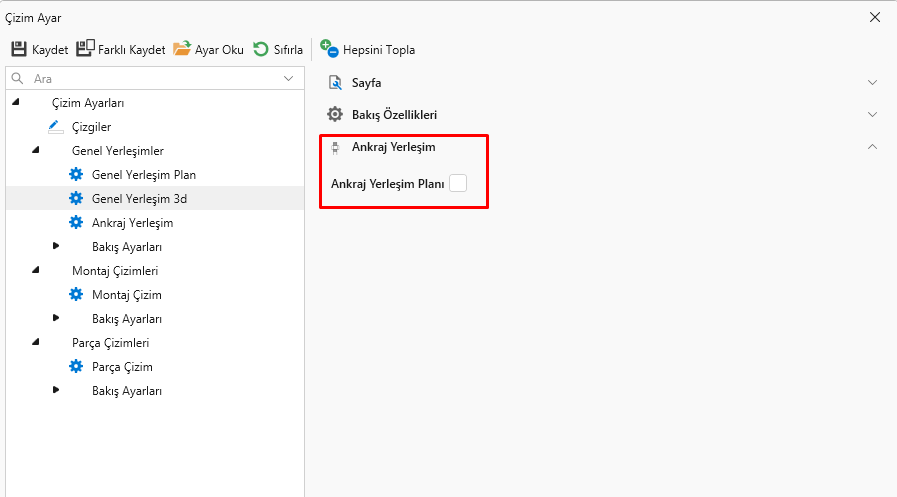

Ankraj Yerleşimi

Ankraj yerleşim planı olarak tanımlanmış ayarlara uygun çizim için ankraj yerleşim planı aktif edilmesi gerekir.


Kullanım

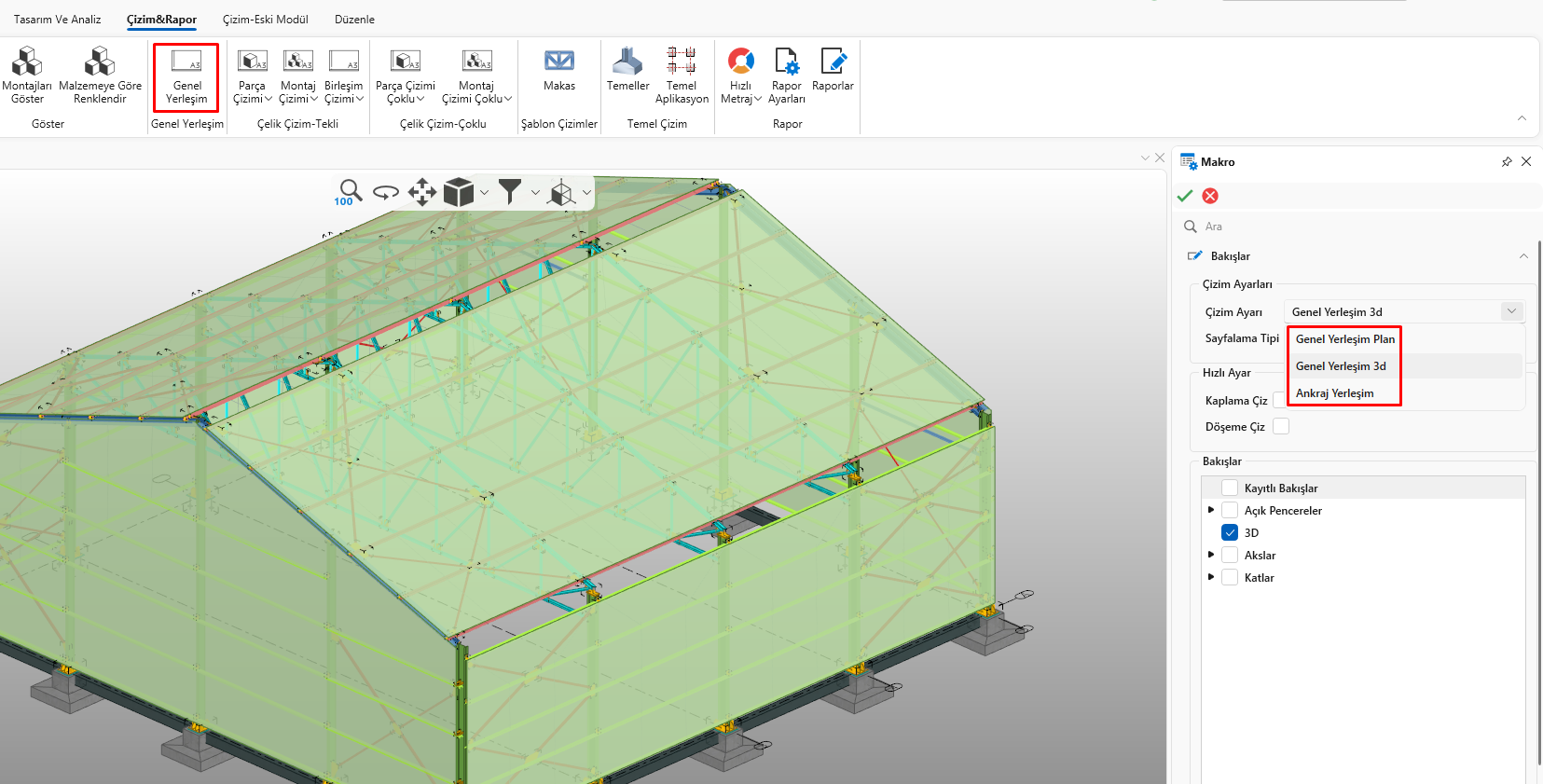

Çizim ve Rapor menüsünde Genel yerleşim komutuna basıldıktan sonra açılan bilgi girişi panelinde çizim ayarı kısmında tanımlanmış çizim ayarları bulunur, seçimi yapılmış genel çizim ayarındaki özelliklere göre genel yerlişim çizimi yapılır. Bu şekilde çizim ayarlarınızı önceden hazırlayıp detaya veya modeldeki özel bir bölge için de kullanabilirsiniz.

Çizim hazırlanabilmesi için mutlaka bakış penceresi seçilmelidir. İlgili bakış pencere veya pencerelerindeki görsellerin çizimlerini hazırlamaktadır.

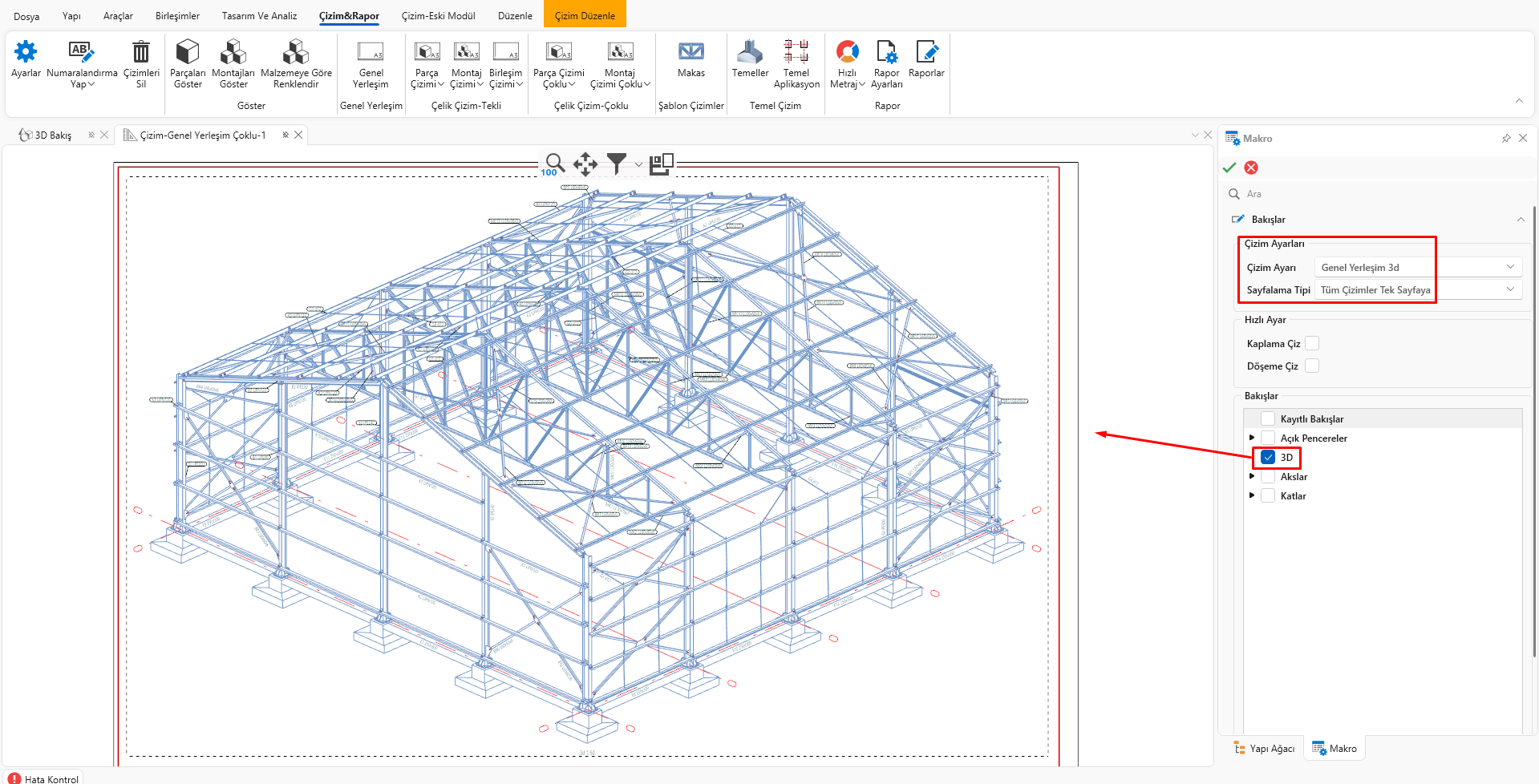

Herhangi bir genel yerleşim çizimi almak için açılan panelde ilgili çizim ayarı altında listelenen bakış pencereleri seçmeniz yeterlidir. Aşağıda modelin üç boyutlu görünüş çizimi Genel Yerleşim 3d çizim ayarında çizilmiştir.

Bakış penceresine göre çizim istenilen her türlü görünüşü çalışma penceresinde ayarlayıp sonrasında bu görünüşün çiziminin alınmasını sağlamaktadır. Bu şekilde almak istediğiniz özel detay çizimleriniz varsa bunun için bir bakış penceresini ayarlayın ve çizimini alın. Daha sonrasında tekrardan kullanmak isterseniz bakış pencerenizi kayıt edin. (Bunun için çalışma bakışı-düzlem yazısını gözden geçirin.) Genel yerleşim çizimi için açılan bilgi girişi panelinde herhangi bir çizim ayarının altında kayıtlı bakışlar altında, kayıt ettiğiniz bakışı seçili hale getirip çizim alabilirsiniz.
