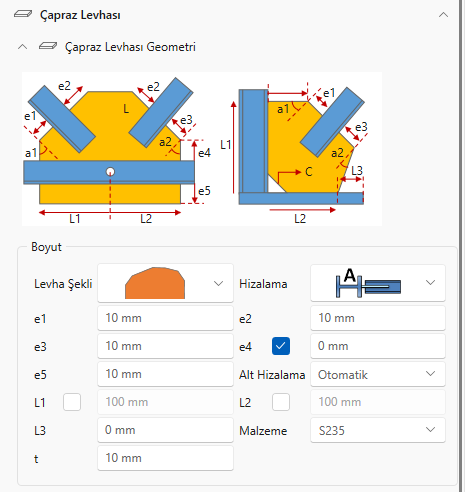

Levha Şekli

Çapraz birleşim levhasının geometrik şekil formasyonunun seçildiği kısımdır.

e1

Tekli veya çiftli çubuk yerleşim durumuna ve yöne göre ilk yan eleman için kenar mesafeyi temsil eder.

e2

Tekli veya çiftli çubuk yerleşim durumuna ve yöne göre ara kısımlar için kenar mesafeyi temsil eder

e3

Tekli veya çiftli çubuk yerleşim durumuna ve yöne göre son yan eleman için kenar mesafeyi temsil eder.

e4

Tekli veya çiftli çubuk yerleşim durumuna ve yöne göre levhanın ana elemanın dış yüzeyinden içe doğru ne kadar dik devam edeceğini temsil eder

e5

Tekli veya çiftli çubuk yerleşim durumuna ve yöne göre levhanın ana elemanın alt kısmından ne kadar dışarıya çıkacağını temsil eder.

Alt Hizalama

Çapraz levhasını ana eleman ve ara eleman sınırlarına göre yerleştirir.

L1

Levha kesişim noktasından üst ucuna olan mesafe

L2

Levha kesişim noktasından alt ucuna olan mesafe

L3

Levha kenarlarından kesim mesafesi

Malzeme

Levha malzemesinin seçil diği kısımdır

t

Levha kalınlığının seçildiği kısımdır.

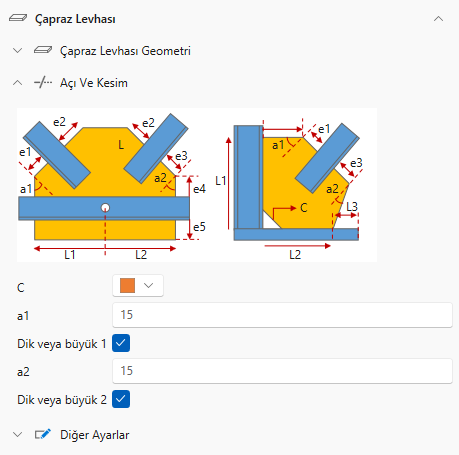

C

Levha köşe noktasında boşluk şekli ayarlamasını temsil eder. dx ve dy mesafelerine göre ayarlama yapılabilir.

a1

İlk yan elemana yakın noktadaki levha kırılım açısı.

Dik veya büyük 1

a1 açısının dik veya daha büyük bir açıda olmaya zorlar. Aktif olduğu sürece verilen küçük açılar dikkate alınmaz.

a2

ara elemana yakın noktadaki levha kırılım açısı.

Dik veya büyük 2

a2 açısının dik veya daha büyük bir açıda olmaya zorlar. Aktif olduğu sürece verilen küçük açılar dikkate alınmaz.


Levhayı döndür

Levhayı dikey doğrultuda döndürür.

Düzlem dışı yön değiştir

Guse plakasını düzlem dışına doğru çevirir.

Kenarları kes

Guse plakasının çapraz elemana bağlandığı noktadaki kenarları trimler.

İç bükey şekle izin ver

Guse plakasının yerleşime göre iç bükey kesilmesine izin verir.


1 Nolu Berkitme

I profile bağlanan guse plakasının yerleşim yönüne göre korniyer ile bağlantısını sağlar

2 Nolu Berkitme

I profile bağlanan guse plakasının yerleşim yönüne göre korniyer ile bağlantısını sağlar

d1

Levha kenarı ile ana eleman arasındaki mesafe

d2

Levha kenarı ile ana eleman arasındaki mesafe

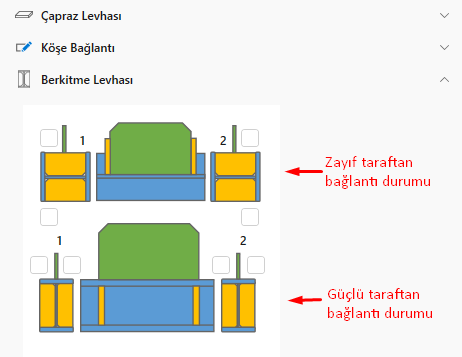

Zayıf Yön Bağlantısı 1 Nolu Berkitmeler

Levha I profilin zayıf yönüne bağlandığı durum için alt tarafı için ön ve arka taraf olmak üzere rijitleştirme levhasını atar

Zayıf Yön Bağlantısı 2 Nolu Berkitmeler

Levha I profilin zayıf yönüne bağlandığı durum için üst tarafı için ön ve arka taraf olmak üzere rijitleştirme levhasını atar

Güçlü Yön Bağlantısı 1 Nolu Berkitmeler

Levha I profilin güçlü yönüne bağlandığı durum için alt tarafı için ön ve arka taraf olmak üzere rijitleştirme levhasını atar

Güçlü Yön Bağlantısı 2 Nolu Berkitmeler

Levha I profilin güçlü yönüne bağlandığı durum için üst tarafı için ön ve arka taraf olmak üzere rijitleştirme levhasını atar

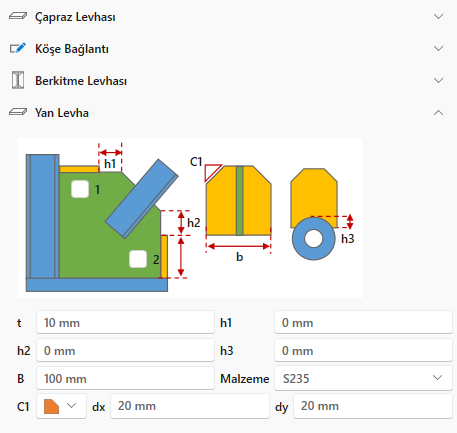

Berkitme Levhası Yan Destek 1

Birleşim guse levhası üstüne yanal rijitleştirme levhası uygular. Zayıf yön birleşimlerde önerilir.

Berkitme Levhası Yan Destek 2

Birleşim guse levhası altına yanal rijitleştirme levhası uygular. Zayıf yön birleşimlerde önerilir.

t

Rijitleştirme levhası kalınlığı

h1

Rijitleştirme levhasının, bağlandığı guse levhası üst kenarının uç noktasına olan mesafesi

h2

Rijitleştirme levhasının, bağlandığı guse levhası alt kenarının uç noktasına olan mesafesi

h3

Ek dairesel levhanın iç çember yarıçapı ile dış çember yarıçapı arasındaki mesafedir.

B

Rijitleştirme levhası genişliği

Malzeme

Rijitleştirme levhası malzemesi

C1

Rijitleştirme levhası köşe noktaları kesimi ve uzunlukları. Kesim şekline göre dx ve dy mesafesi veya radius girilir.

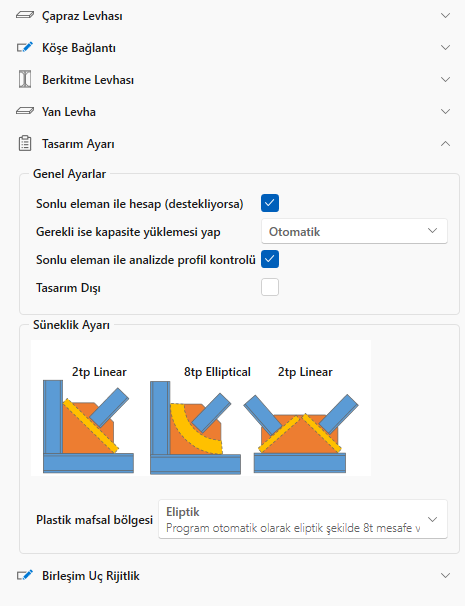

Sonlu eleman ile hesap

Birleşimin hesabı için program tarafından destekleniyorsa sonlu elemanlara bölüp analizini yapar.

Gerekli ise kapasite yüklemesi yap

Deprem yönetmeliği uyarınca kapasite yüklemesini yapar.

Sonlu eleman ile profil kontrolü

Profildeki gerilme kontrolünü sonlu elemanlarla yapılmasını sağlar. Lineer gerilme kontrolü olduğu için kurtarması zor olabilir.

Tasarım dışı

Birleşim analize dahil edilir ama tasarımı yapılmaz.

Plastik mafsal bölgesi

Plastikleşmenin birleşim levhalarında olması istendiği durumlarda olması gereken 2t-8t gibi konfigürasyonların ayarlanabildiği kısımdır. Bu kısımdan istenirse kullanıcı kontrolleri seçilip manuel ayarlama yapılabilir.

Lineer: Program otomatik lineer olarak 2t mesafesini sağlayacak şekilde guse plakasını düzenler.

Linear ve Açı: Program otomatik guse plakasının kenar açılarını değiştirerek 2t mesafeye uygun olarak düzenler. Lineer duruma göre alan olarak genelde daha küçük bir plaka çıkar

Eliptik: Program otomatik lineer olarak guse plakasını 8t mesafeye göre eliptik olarak ayarlar.

Plastik mafsal yok: Program otomatik olarak bir işlem yapmaz ve birleşime ek yük uygular.

Kullanıcı kontrolünde: Program otomatik olarak bir işlem yapmaz ve ek yük uygulamaz. Plastikleşme bölgesini kullanıcı sağlamalıdır.

Plastikleşme noktasının guse plakası veya bağlantı levhasında olabilmesi için belirli mesafe, kalınlık şartları sağlanmalı. Bu şartları otomatik oluşturulması için programa çapraz birleşimleri özelinde eklenti yapılmıştır. TBDY de 2tp şartı bulunmaktadır. Ayrıca eliptik yerleşimde bu kurala uyduğu hem literatürde hemde yabancı yönetmeliklerde gösterildiği için eklenmiştir. Bu plastikleşme çubukta olacağı ön görülüyorsa çubuk ucunda rijitleştirme levhaları kullanılmalıdır.

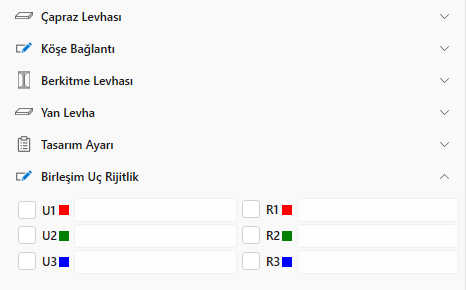

U1

Lokal 1 yönünde öteleme rijitliği

U2

Lokal 2 yönünde öteleme rijitliği

U3

Lokal 3 yönünde öteleme rijitliği

R1

Lokal 1 yönünde dönme rijitliği

R2

Lokal 2 yönünde dönme rijitliği

R3

Lokal 3 yönünde dönme rijitliği
