Takviye Levhası
TANIMLAMA

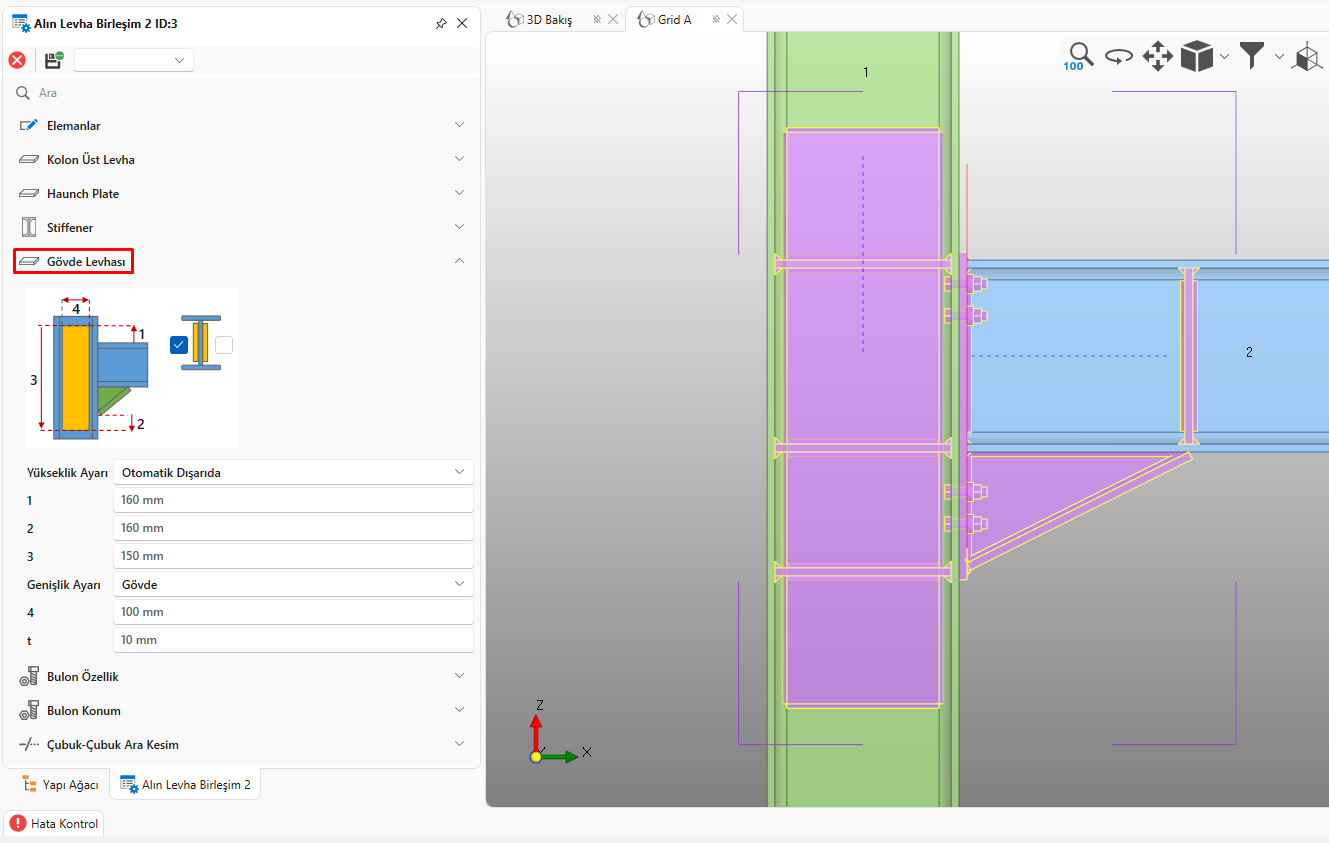

Kiriş kolon birleşim bölgelerinde takviye levhası tanımlamak için ilgili birleşimin kutusu seçilir. Açılan birleşim menüsünden Takviye levhası (Gövde levhası) kısmında iki taraf için takviye levhalarını açabilirsiniz. Takviye levhaları birleşim bölgesinin tümünü kapsamalıdır.
Rijitleştirme levhalarını, gövde levhasına göre kesimini otomatik olarak yapar.
|
Yükseklik Ayarı |
Otomatik Dışarıda; seçeneği gövde levhasını kiriş veya guse sınırları dışına taşırır bu işlemi otomatik olarak yapar kullanıcı müdahalesine izin verilmez. Otomatik İçeride; seçeneği gövde levhasını kiriş veya guse sınırları içinde tanımlar bu işlemi otomatik olarak yapar kullanıcı müdahalesine izin verilmez. Kullanıcı Alt-Üst Ofset; seçeneği gövde levhasını kullanıcı tarafından alt ve üst ofset mesafelerini girerek tanımlanmasına izin verir. Kullanıcı Üst Ofset H; seçeneği gövde levhasını kullanıcı tarafından, üst ofset ve levha yüksekliğinin tanımlanmasına izin verir. |
|
1 |
Üst ofset mesafesinin girildiği kısımdır. |
|
2 |
Alt ofset mesafesinin girildiği kısımdır |
|
3 |
Levha yüksekliğinin girildiği kısımdır |
|
Genişlik Ayarı |
Gövde; gövde levhası kolon kesitinin gövdesini kapsayacak şekilde genişliği ayarlar. Başlık; gövde levhası kolon kesitinin başlıklarına kadar uzatacak şekilde genişliği ayarlar. Kullanıcı Tanımlı; gövde levhasını kullanıcı tanımlı olarak genişliğinin ayarlanmasına izin verir. |
|
4 |
Gövde levhası genişliğinin girildiği kısımdır. |
|
t |
Gövde levhası kalınlığının girildiği kısımdır. |
|
Delik(tapa) kaynağı oluştur |
Delik kaynağını oluşturur sonrasında diğer özellikler ayarlanabilir. |
|
D |
Delik genişliği |
|
1 |
Gövde levhası alt kenarından ofset mesafesi |
|
2 |
En alt ve en üst delik arası mesafe |
|
3 |
Gövde levhası üst kenerından ofset mesafesi |
|
4 |
Gövde levhası sol kenarından ofset mesafesi |
|
5 |
En sağ ve en sol delik arası mesafe |
|
6 |
Gövde levhası sağ kenarından ofset mesafesi |
Gövde levhası eklenmesi t >= u/180 şartında hem gövde levhası hemde kolon gövde profilinin kalınlığının toplanarak kontrol edilmesi için yeterli değildir. Bunun için tapa kaynak özelliği açılmalıdır. Açılmadığı takdirde gövde levhasını ve kolon profilini ayrı ayrı olarak kontrol edecektir ve yetersiz bir durumda kullandıysanız gene yetersiz olacaktır. Tapa kaynağı açıldığında ayrıca kaynaklar arasındaki mesafe içinde aynı kontrol yapılır ve sağlanması gerekir.
