Birleşim tipleri birden çok birleşim tanımlanmasına olanak sağlar, bu durumda farklı yerleşim durumlarına göre tanımlanmaların ayarlanması gerekmektedir. Bir çok ayar birbirine bağımlıdır bir mesafe değiştirildiğinde diğer mesafelerle uyumlu olmalıdır. Örneğin tasarım ayarı kısmındaki plastik mafsal bölgesi ayarı ile çubuklarınızın yerleşimine göre bağlantı levhası ile ilgili ara mesafeler kalınlık şartlarına göre sabitlenir ve mesafeler buna göre ayarlanır.

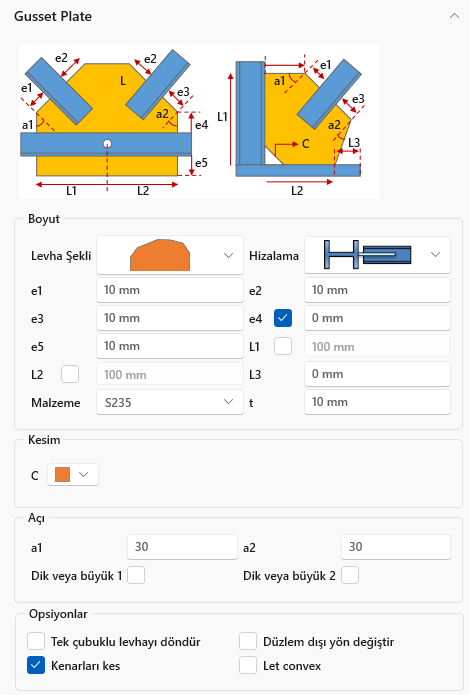

Levha Şekli

Guse plakasının şeklinin belirlendiği kısımdır. Belirli formlardaki levhalar uygunluğuna göre seçilebilir.

Hizalama

Ana çubuk elemanı bağlayan ara plakanın çubuk eleman eksenine göre hizalama ayarı.

e1

Açılı kesime sahip levha için, ilgili çubuğun levhaya yerleşimindeki sol ofset mesafesi.

e2

Açılı kesime sahip levha için, ilgili çubuğun levhaya yerleşimindeki sağ ofset mesafesi.

e3

Açılı kesime sahip levha için, ilgili çubuğun levhaya yerleşimindeki sol ofset mesafesi.

e4

Ara çubuğun çoklu olduğu durumda, ana çubuk ile ara çubuklar arasındaki Guse plakasının mesafesi

e5

Guse plakasının ana çubuğu kestikten sonra gideceği mesafe

L1

Birleşim yerleşim düzenine göre levha sol kenar yüksekliği

L2

Birleşim yerleşim düzenine göre levha sağ kenar yüksekliği

L3

Tek ara çubuklu (kolon-kiriş-çapraz gibi) birleşim yerleşim düzeninde açılı kesime sahip levhanın, kesim yatay eksen uzunluğu

Malzeme

Guse plakasının malzemesi

t

Guse plakasının kalınlığı

Kesim

Guse plakasının kesişim noktasında kesim verilmek istenirse önce kesim şekli sonrada mesafe veya radius girilebilir.

a1 Açısı

Guse plakası sol kenarının yerleşim açısı

a2 Açısı

Guse plakası sağ kenarının yerleşim açısı

Dik veya Büyük 1

Guse plakası sol kenarının yerleşim açısını dik açı olarak ayarlar veya daha büyük açı girilirse onu ayarlar

Dik veya Büyük 2

Guse plakası sağ kenarının yerleşim açısını dik açı olarak ayarlar veya daha büyük açı girilirse onu ayarlar

Tek Çubuklu Levhayı Döndür


Düzlem Dışı Yön Değiştir

Guse plakasının bağlantı yönü değiştirilir.

Kenarları Kes

Guse plakasına bağalanan elemanların olduğu kısımda guse plakası kenarları kesilir

Dışbükey izin ver

Guse plakasının yerleşime göre dış bükey kesilmesine izin verir.



1 Nolu Berkitme

I profile bağlanan guse plakasının yerleşim yönüne göre korniyer ile bağlantısını sağlar

2 Nolu Berkitme

I profile bağlanan guse plakasının yerleşim yönüne göre korniyer ile bağlantısını sağlar

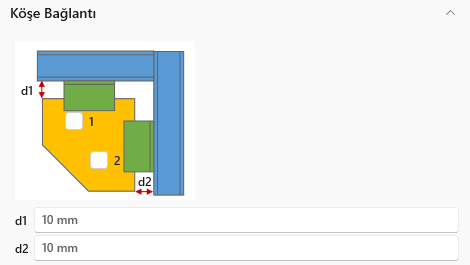

d1

Guse plakası kenarı ile ana eleman arasındaki mesafe

d2

Guse plakası kenarı ile ana eleman arasındaki mesafe

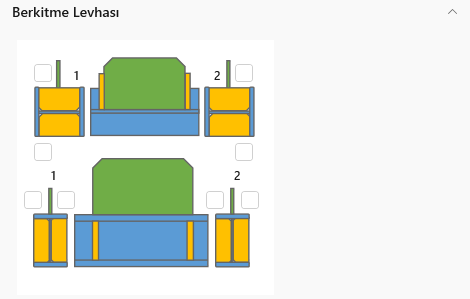

Zayıf Yön Bağlantısı 1 Nolu Berkitmeler

Guse plakası I profilin zayıf yönüne bağlandığı durum için alt tarafı için ön ve arka taraf olmak üzere rijitleştirme levhasını atar

Zayıf Yön Bağlantısı 2 Nolu Berkitmeler

Guse plakası I profilin zayıf yönüne bağlandığı durum için üst tarafı için ön ve arka taraf olmak üzere rijitleştirme levhasını atar

Güçlü Yön Bağlantısı 1 Nolu Berkitmeler

Guse plakası I profilin güçlü yönüne bağlandığı durum için alt tarafı için ön ve arka taraf olmak üzere rijitleştirme levhasını atar

Güçlü Yön Bağlantısı 2 Nolu Berkitmeler

Guse plakası I profilin güçlü yönüne bağlandığı durum için üst tarafı için ön ve arka taraf olmak üzere rijitleştirme levhasını atar


Plastikleşme noktasının guse plakası veya bağlantı levhasında olabilmesi için belirli mesafe, kalınlık şartları sağlanmalı. Bu şartları otomatik oluşturulması için programa çapraz birleşimleri özelinde eklenti yapılmıştır. TBDY de 2tp şartı bulunmaktadır. Ayrıca eliptik yerleşimde bu kurala uyduğu hem literatürde hemde yabancı yönetmeliklerde gösterildiği için eklenmiştir. Bu plastikleşme çubukta olacaksa çubuk ucunda rijitleştirme levhaları kullanılmalı.

Mesafe Opsiyonu Linear

Lineer olarak 2t mesafesini sağlayacak şekilde guse plakasını düzenler.

Mesafe Opsiyonu LinearAngle

Guse plakasının kenar açılarını değiştirerek 2t mesafeye uygun olarak düzenler. Lineer duruma göre alan olarak daha küçük bir plaka çıkar

Mesafe Opsiyonu Elliptical

Guse plakasını 8t mesafeye göre eliptik olarak ayarlar.

Mesafe Opsiyonu None

Hiç bir mesafe kuralı uygulanmaz kullanıcıya bırakılır.

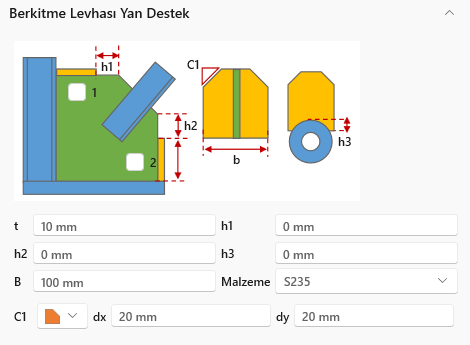

Berkitme Levhası Yan Destek 1

Birleşim guse levhası üstüne yanal rijitleştirme levhası uygular. Zayıf yön birleşimlerde önerilir.

Berkitme Levhası Yan Destek 2

Birleşim guse levhası altına yanal rijitleştirme levhası uygular. Zayıf yön birleşimlerde önerilir.

t

Rijitleştirme levhası kalınlığı

h1

Rijitleştirme levhasının, bağlandığı guse levhası üst kenarının uç noktasına olan mesafesi

h2

Rijitleştirme levhasının, bağlandığı guse levhası alt kenarının uç noktasına olan mesafesi

h3


B

Rijitleştirme levhası genişliği

Malzeme

Rijitleştirme levhası malzemesi

C1

Rijitleştirme levhası köşe noktaları kesimi ve uzunlukları. Kesim şekline göre dx ve dy mesafesi veya radius girilir.

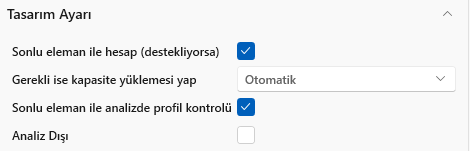

Sonlu Eleman İle Hesap

Birleşimin hesabı için program tarafından destekleniyorsa sonlu elemanlara bölüp analizini yapar.

Gerekli ise Kapasite Yüklemesi Yap

Deprem yönetmeliği uyarınca kapasite yüklemesi

Sonlu Eleman İle Analizde Profil Kontrolü

Profildeki gerilme kontrolünü sonlu elemanlarala yapılmasını sağlar. Lineer bir kontroldür, radiuslu kapalı kesitlerde kurtarması zorlaşır.

Analiz Dışı

Çapraz birleşimi analiz dışı bırakılır, analize dahil edilmez ve tasarlanmaz.
