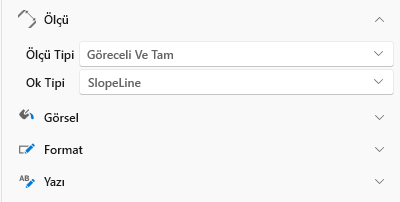

Ölçü Tipi

Göreceli(Relatif),Tam(Absoulute),Göreceli ve Tam, Tam Oklu gösterim gibi seçenekleri mevcuttur. Göreceli ölçülendirmede ara mesafeler, Tam ölçülendirmede ise başlangıç noktasına göre olan mesafeler gösterilir. Göreceli ölçülendirmenin yanında tam ölçülendirme verilmesi imalat hattında hataları önleyebilir.

Ok Tipi

Ölçülendirme işaretçi tipinin seçildiği kısımdır.

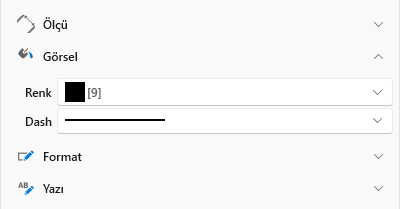

Renk

Ölçülendirme renginin seçildiği kısımdır.

Dash

Ölçülendirme çizgi şeklinin seçildiği kısımdır.

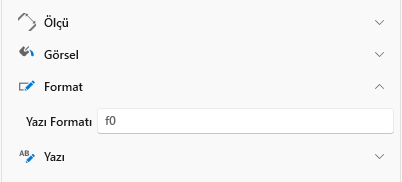

Yazı Formatı

Ölçülendirme yazı formatının girildiği kısımdır.

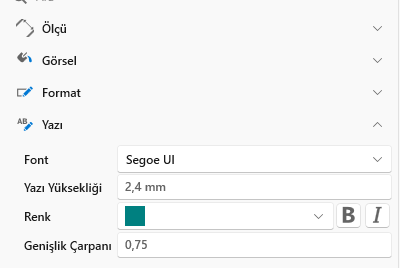

Font

Ölçülendirme yazı fontunun belirlendiği kısımdır.

Yazı Yüksekliği

Ölçülendirme yazısının font yüksekliğinin girildiği kısımdır. Çıktı alındığında kağıt üzerinde görünen yüksekliği temsil eder.

Renk

Ölçülendirme yazısının renginin belirtildiği kısımdır. Bunun yanında fontun kalın ve italik olmasıda yanındaki butonlardan sağlanabilir.

Genişlik Çarpanı

Ölçülendirme yazısının font genişliğinin çarpan katsayısının girildiği kısımdır.

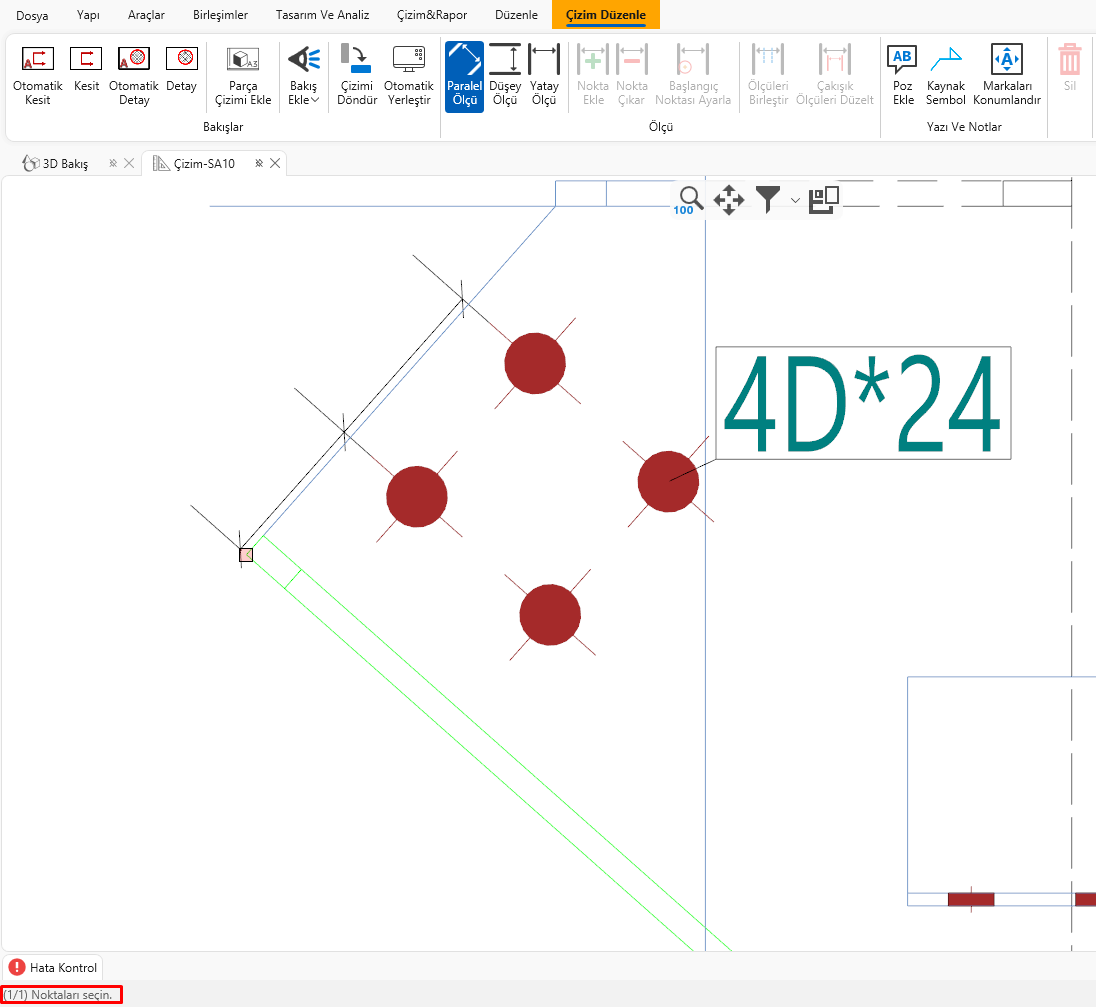

Paralelel Ölçü

Verilin iki referans noktasının oluşturduğu doğruya paralel olacak şekilde ölçülendirme yapmak için Paralel Ölçü komutuna tıklandıktan sonra referans iki nokta verilir ve ardından ölçülendirilecek noktalar belirtilir. Komutu sonlandırmak için mouse orta tekerleğine basılabilir veya klavyeden enter tuşu kullanılabilir.

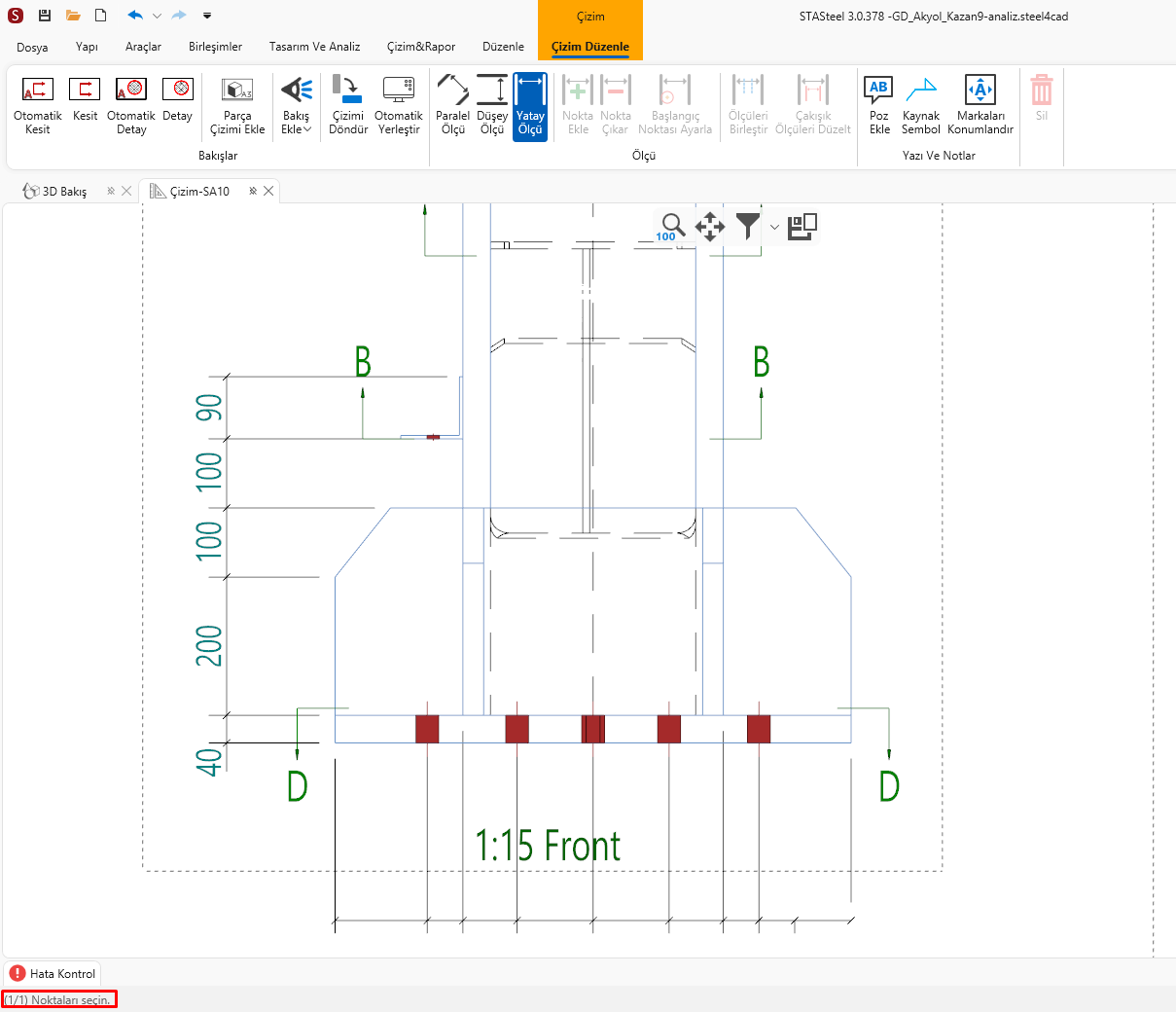

Yatay Ölçü

Sadace yatay yönde ölçü vermek için kullanılabilir. Kullanım için Yatay Ölçü komutuna basıldıktan sonra sırasıyla referans noktalara verilir ve mouse orta tekerleğine basarak veya klavyeden enter tuşuna basılarak komut sonlandırılır.

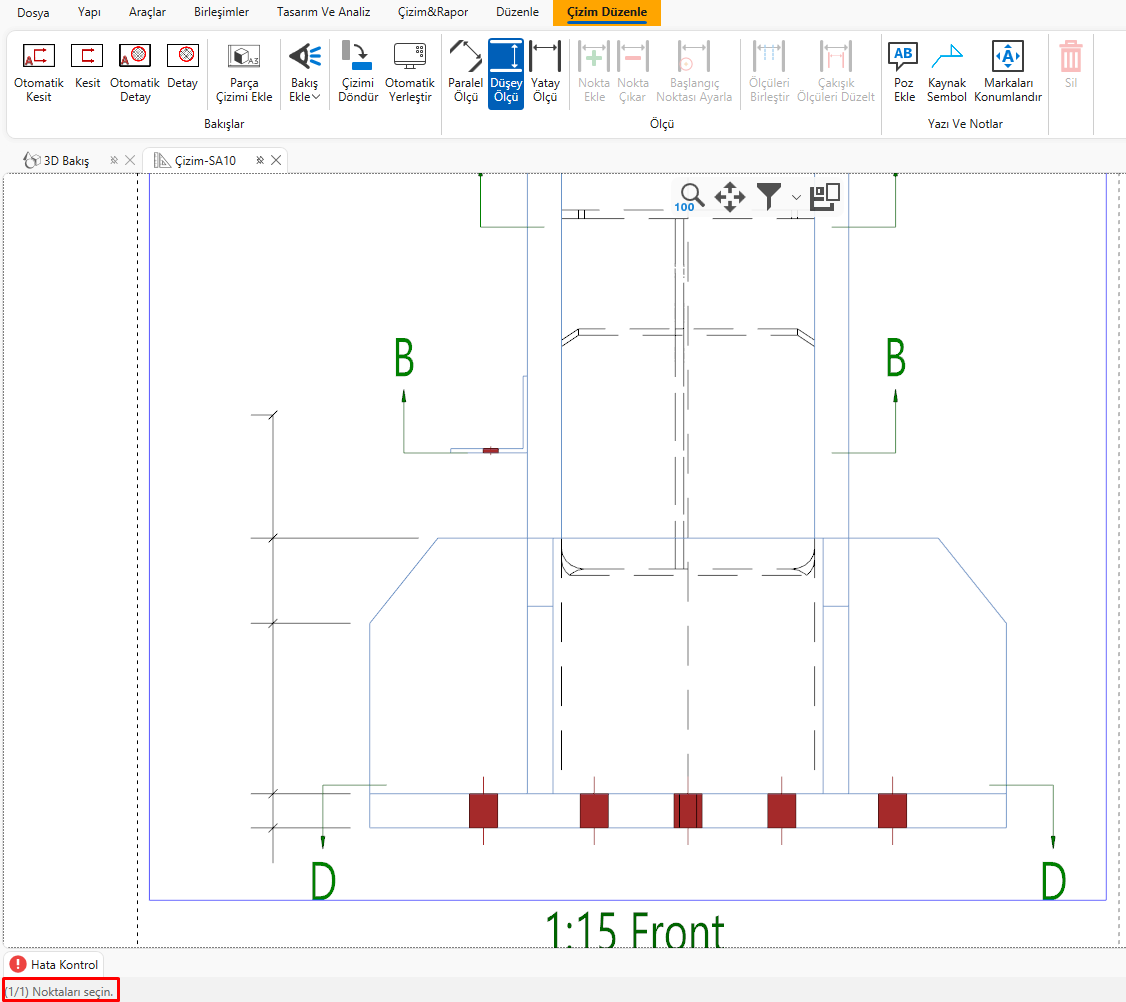

Düşey Ölçü

Sadace düşey yönde ölçü vermek için kullanılabilir. Kullanım için Düşey Ölçü komutuna basıldıktan sonra sırasıyla referans noktalara verilir ve mouse orta tekerleğine basarak veya klavyeden enter tuşuna basılarak komut sonlandırılır.
