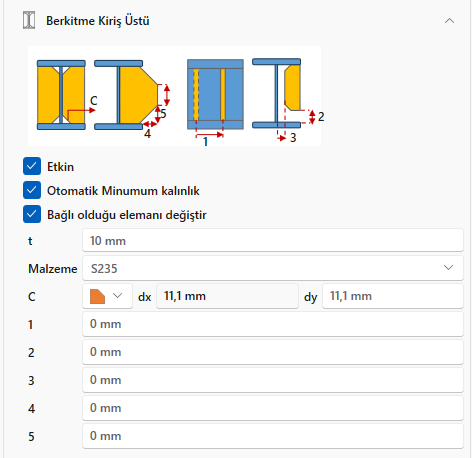

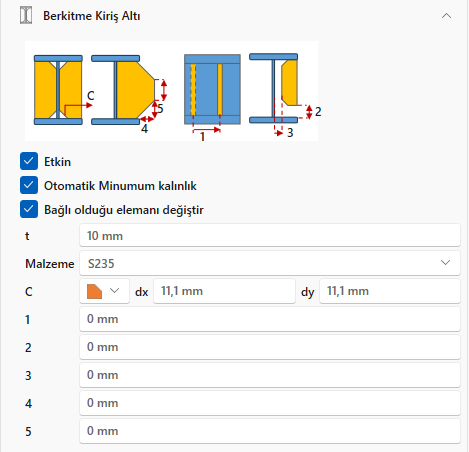

Menüler aynıdır sadece berkitme elemanın uygulandığı lokasyon farklıdır.

Etkin

Rijitleştirme levhasını etkin hale getirir

Otomatik

Kolon-Kiriş birleşim bölgelerinde moment aktaran bağlantılar için rijitleştirme levha kalınlıkları, minimum kolon başlık kalınlığı kadar olmalıdır tbdy şartını otomatik ayarlar.

Bağlı Olduğu Elemanı Değiştir

Profilin her iki tarafına atılan rijitleştirme levhaları defaultta özellikleri birbirine bağlıdır, biri değişince ötekide aynı şekilde değişir. Bu özellik açılırsa bağımsız hale gelir ve değişiklikler sadece ilgili levhayı etkiler.

t

Rijitleştirme levha kalınlığı

Malzeme

Rijitleştirme levha malzemesi

C

Levha uç kesim şekli ve mesafeleri

1

Rijitleştirme levhaları arasındaki mesafe

2

Rijitleştirme levhasına profil alt başlıktan verilecek ofset mesafesi

3

Rijitleştirme levhasına profil gövde levhasından verilecek ofset mesafesi

4

Rijitleştirme levhası açılı kesim profil dışında olduğu durumda yatay mesafesi

5

Rijitleştirme levhası açılı kesim profil dışında olduğu durumda düşey mesafesi



Rijitleştirme levhalarını, gövde levhasına göre kesimini otomatik olarak yapar. Menüler aynıdır sadece kolon lokal eksen yönüne göre uygulama doğrultusu değişmektedir.

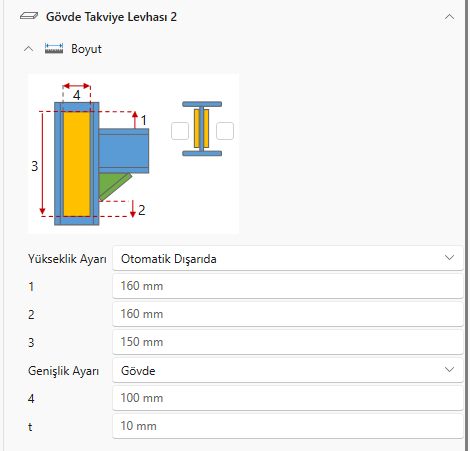

Yükseklik Ayarı

Otomatik Dışarıda; seçeneği gövde levhasını kiriş veya guse sınırları dışına taşırır bu işlemi otomatik olarak yapar kullanıcı müdahalesine izin verilmez.

Otomatik İçeride; seçeneği gövde levhasını kiriş veya guse sınırları içinde tanımlar bu işlemi otomatik olarak yapar kullanıcı müdahalesine izin verilmez.

Kullanıcı Alt-Üst Ofset; seçeneği gövde levhasını kullanıcı tarafından alt ve üst ofset mesafelerini girerek tanımlanmasına izin verir.

Kullanıcı Üst Ofset H; seçeneği gövde levhasını kullanıcı tarafından, üst ofset ve levha yüksekliğinin tanımlanmasına izin verir.

1

Üst ofset mesafesinin girildiği kısımdır.

2

Alt ofset mesafesinin girildiği kısımdır

3

Levha yüksekliğinin girildiği kısımdır

Genişlik Ayarı

Gövde; gövde levhası kolon kesitinin gövdesini kapsayacak şekilde genişliği ayarlar.

Başlık; gövde levhası kolon kesitinin başlıklarına kadar uzatacak şekilde genişliği ayarlar.

Kullanıcı Tanımlı; gövde levhasını kullanıcı tanımlı olarak genişliğinin ayarlanmasına izin verir.

4

Gövde levhası genişliğinin girildiği kısımdır.

t

Gövde levhası kalınlığının girildiği kısımdır.



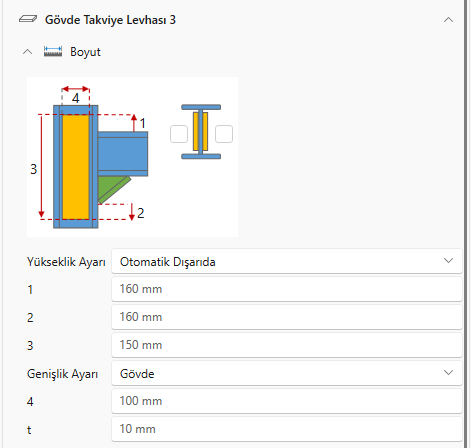

Menüler aynıdır sadece kolon lokal eksen yönüne göre uygulama doğrultusu değişmektedir.

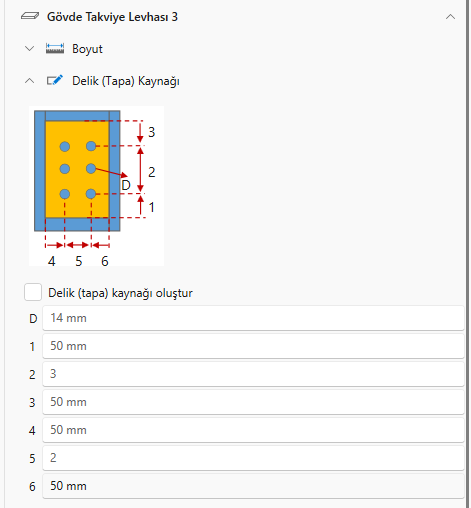

Delik(tapa) kaynağı oluştur

Delik kaynağını oluşturur sonrasında diğer özellikler ayarlanabilir.

D

Delik genişliği

1

Gövde levhası alt kenarından ofset mesafesi

2

En alt ve en üst delik arası mesafe

3

Gövde levhası üst kenerından ofset mesafesi

4

Gövde levhası sol kenarından ofset mesafesi

5

En sağ ve en sol delik arası mesafe

6

Gövde levhası sağ kenarından ofset mesafesi


Gövde levhası eklenmesi t >= u/180 şartında hem gövde levhası hemde kolon gövde profilinin kalınlığının toplanarak kontrol edilmesi için yeterli değildir. Bunun için tapa kaynak özelliği açılmalıdır. Açılmadığı takdirde gövde levhasını ve kolon profilini ayrı ayrı olarak kontrol edecektir ve yetersiz bir durumda kullandıysanız gene yetersiz olacaktır. Tapa kaynağı açıldığında ayrıca kaynaklar arasındaki mesafe içinde aynı kontrol yapılır ve sağlanması gerekir.


Sonlu eleman ile hesap (destekliyorsa)

Birleşimin hesabı için program tarafından destekleniyorsa sonlu elemanlara bölüp analizini yapar.

Gerekli ise kapasite yüklemesi yap

Deprem yönetmeliği uyarınca kapasite yüklemesini yapar.

Sonlu eleman ile profil kontrolü

Profildeki gerilme kontrolünü sonlu elemanlarla yapılmasını sağlar. Lineer gerilme kontrolü olduğu için kurtarması zor olabilir.

Tasarım dışı

Birleşim analize dahil edilir ama tasarımı yapılmaz.


U1

Lokal 1 yönünde öteleme rijitliği

U2

Lokal 2 yönünde öteleme rijitliği

U3

Lokal 3 yönünde öteleme rijitliği

R1

Lokal 1 yönünde dönme rijitliği

R2

Lokal 2 yönünde dönme rijitliği

R3

Lokal 3 yönünde dönme rijitliği
