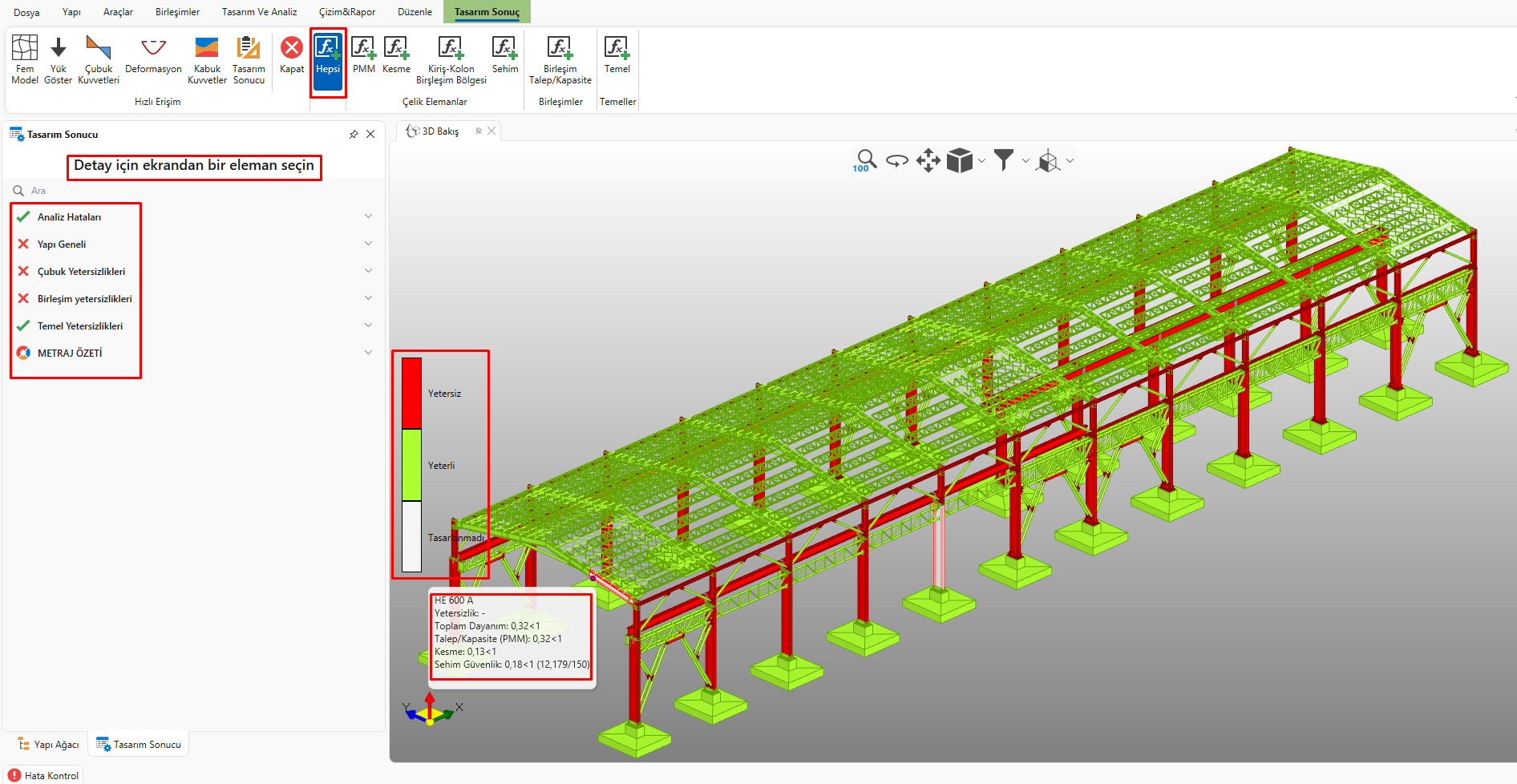

StaSteel V3 ile beraber tasarım sonuçları ekranında, elemanların tasarım sonuçlarını incelemede kolaylaştırıcı yaklaşımlar izlendi. Tasarım ve Analiz menüsünde Tasarım Sonuçları butonuna tıkladığınızda karşınıza aşağıdaki ekran gelir.

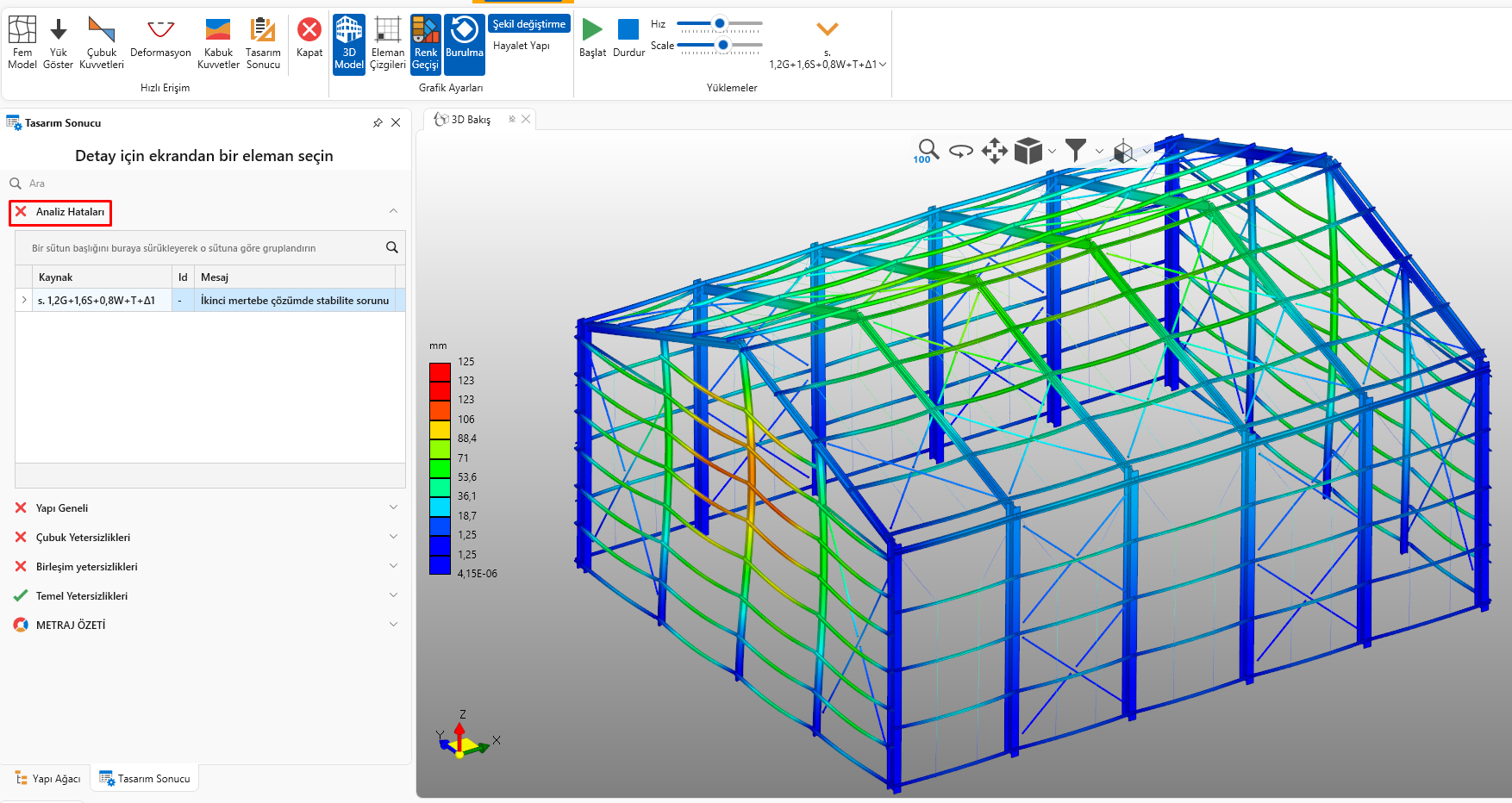

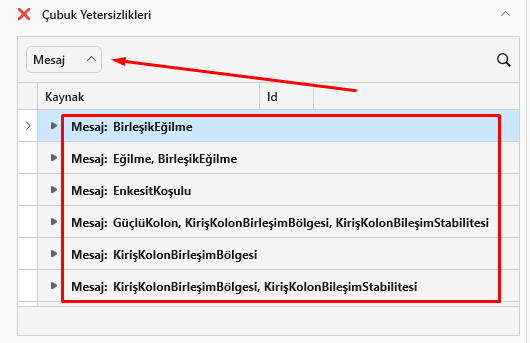

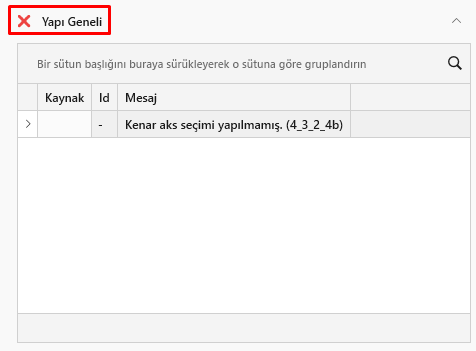

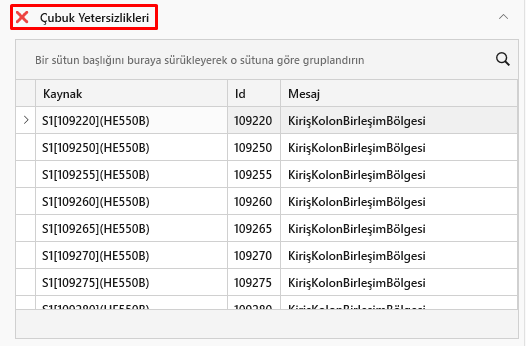

Üst menüden bütün yetersizlik durumlarına göre göstermesi için Hepsi komutu aktiftir ve buna göre yetersiz elemanlar kırmızı renkte gösterilir. Renk skalası ve temsil ettiği kısım sol tarafta gösterilmektedir. Herhangi bir elemanın üzerine geldiğinizde yetersizlik durumları ile ilgili bilgiler veren bir popup ekranı açılır.

Sadece PMM (P-M2-M3) kapasite oranlarını renk skalasına göre model üzerinden görmek isterseniz PMM komutunu aktif ermeniz yeterli olur. Burada gösterilen kapasite eksenel kuvvet altında bileşik eğilmeye maruz elemanlardaki kapasite oranlarıdır. Bu grafiği inceleyerek hangi elemanlarınızın daha çok bu etkiler altında kaldığını inceleyebilirsiniz.

Elemanın bir renk skalasında bulunması o elemanın her kesitinde bu etkiler altında olduğunu göstermez. Belirli bir kesitte, örneğin uç noktalarında olabilir. Bu duruma göre renk skalası oluşturulduğunda görünürlüğü düşük olabileceğinden tüm eleman ilgili renk bölümüne dahil edilip gösterilir.

Sadece kesme kapasite oranlarını renk skalasına göre model üzerinden görmek isterseniz Kesme komutunu aktif ermeniz yeterli olur.

Sadece kiriş-Kolon birleşim bölgeleri kapasite oranlarını görmek isteminiz halinde Kiriş-Kolon Birleşim Bölgesi komutunu aktif etmeniz yeterlidir. Bu kısımda programın hangi bölgeleri birleşim bölgesi olarak gördüğünü açık kırmızı renkli kübiklerden anlayabilirsiniz. Bu modelinizin program tarafından nasıl algılandığını gösterir. Bölgelerin üzerine geldiğinizde özet bilgilerin olduğunu popup ekranı açılır. Buradan hızlı kontroller yapabilirsiniz.

Modelde sadece sehim kontrol durumlarını incelemek isterseniz Sehim komutunu aktif etmeniz yeterlidir. Sehim/sehim sınırı oranları renk skalasında ve buna göre elemanlarda gösterilmiştir. Herhangi bir elemanın üzerine geldiğinizde özet bilgi içeren popup açılır buradan elemanla ilgili durumu hızlıca inceleyebilirsiniz. Popup haricinde, programın elemanın sehim kontrolleri için aldığı uzunluğu ve deformasyonunu da göstermektedir. Bu çizimleri kontrol ederek programın herhangi bir yanlış algılama durumunu tespit edebilirsiniz.

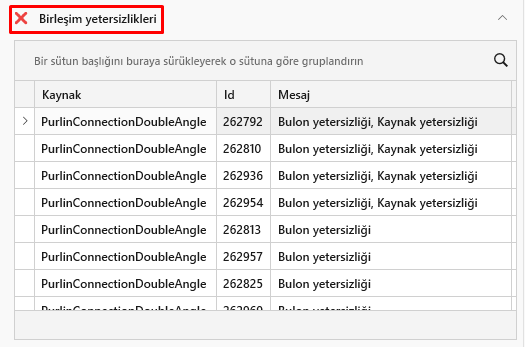

Modelde sadece birleşim durumlarını incelemek isterseniz Birleşim Talep/Kapasite komutunu aktif etmeniz yeterlidir. Birleşim kapasite oranları renk skalasında ve buna göre birleşimlerde gösterilir. Herhangi bir birleşimin üzerine geldiğinizde özet bilgi içeren popup açılır buradan birleşimle ilgili durumu hızlıca inceleyebilirsiniz.

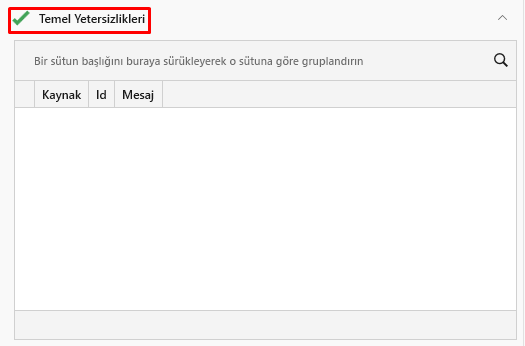

Modelde sadece temel durumlarını incelemek isterseniz Temel komutunu aktif etmeniz yeterlidir. Temel kapasite oranları renk skalasında ve buna göre temellerde gösterilir. Herhangi bir temelin üzerine geldiğinizde özet bilgi içeren popup açılır buradan temelle ilgili durumu hızlıca inceleyebilirsiniz.

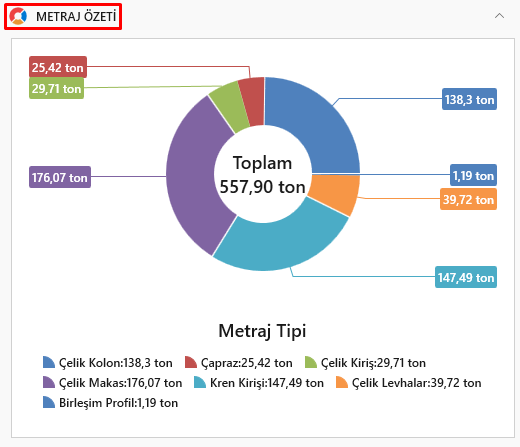

Ekranın sağ tarafındaki Tasarım Sonucu panelinde mouse sol kliği ile tıkladığınız elemanın, tasarım özet kontrol sonuçları ve eleman kesit bilgileri gösterilir.

 Bu kısımda tasarım ve deprem yönetmeliği kontrollerinden geçip geçmediğini ve kapasite oranlarını hızlıca kontrol edebilir ve buna göre modelinize müdahale edebilirsiniz.


Ayrıntılı tasarım ve deprem raporu görülmek istendiğinde Rapor veya Deprem Rapor butonlarına tıklanıp detay raporlar incelenebilir.
